    PSD(Position Sensitive Detectors)是一种能测量光点在探测器表面上连续位置的光学探测器。PSD由P衬底、PIN光电二极管及表面电阻组成。与CCD 探测器相比,PSD 有诸多优点,位置分辨率高,响应速度快和处理电路简单等。另外,位置信号与落在探测器上的光斑形状无关。

●位置分辨率高
●光谱响应宽
●响应速度快
●位置和光强同时测量
●不受光斑的约束
●可靠性高
●光学位置和角度的探测
●光学遥测系统
●位移和振动测量
●激光对中和准直
●距离测试
●人类运动姿态分析

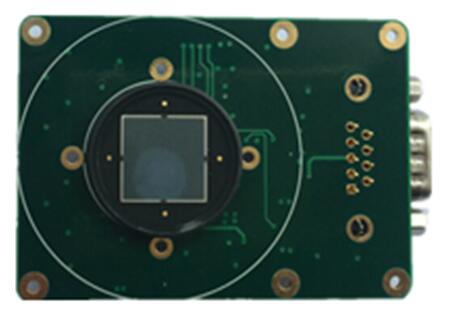

二维PSD位置传感器

一、国产二维PSD位置传感器

型 号

  有效面积
  (mm*mm)

分辨率
(μm)

响应时间
(μs)

响应光谱
(nm)

PSD-0404  4×4 1 1 400-1100

PSD-0707

 7×7

1 2 400-1100
PSD-1212

 12×12

1 3 400-1100

PSD-1515

 15×15

1 5 400-1100

PSD-2121

 21×21

2 10 400-1100

PSD-6060

 60×60

10 100 400-1100

二、进口二维PSD位置传感器

型 号

  有效面积
  (mm*mm)

分辨率
(μm)

响应时间
(μs)

响应光谱
(nm)

DL16-7

  4×4

1 0.5 400-1100

DL100-7

  10×10

1 4 400-1100

DL200-7

  20×20

2 4 400-1100

DL-2

  2×2

0.2 0.025 400-1100

DLS-2

  2×2

0.1 0.025 400-1100

DLS-2S

  2×2

0.1 0.025 400-1100

DL-4

  4×4 1 0.08 400-1100

DLS-4

  4×4 0.5 0.08 400-1100

DL-10

  10×10 10 0.2 400-1100

DLS-10

  10×10 1 1 400-1100

DL-10C

  10×10 10 0.2 400-1100

DL-20

  20×20 40 1 400-1100

DLS-20

  20×20 1 1 400-1100

DL-20C

  20×20 40 1  400-1100

SC-4D

  2.54×2.54 0.1 0.66  400-1100

 SC-10D

  10.16×10.16 0.1 1  400-1100

 SC-25D

  18.80×18.80 0.1 5   400-1100

 SC-50D

  30.94×30.94 0.1 13  400-1100

FIL-C4DG

  2.54×2.54 0.1 0.66   400-1100

FIL-C10DG

  10.16×10.16 0.1 1  400-1100

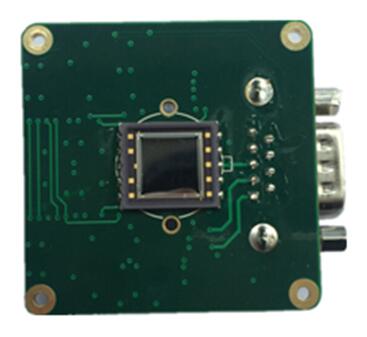

三、信号处理板

型号

工作电压
(V)

输出噪声
(mV)

带宽
(KHz)

输出方式

DRX-2DPSD-OA01-X

±5到±18

2

10

模拟

DRX-2DPSD-OA02-X

±5到±18

2

10

模拟

DRX-2DPSD-OA03-X

±5到±18

2

10

模拟

DRX-1DPSD-CJK01

5





数字

DRX-PSD-232485

12-24





数字

DRX-2DPSD-TTLXT01

12-24





数字
